PVD銅ホイルとアルミホイル巻線コーティング装置

1。銅箔とアルミホイル巻き装置の基本構造と機能
PVD銅ホイルとアルミホイル巻線コーティング装置 高品質のフォイルロールの正確かつ効率的な生産に不可欠であり、Hongtian Technology Co.、Ltd。では、これらのシステムの設計と製造を専門としています。機器は、銅およびアルミホイル材料の滑らかな輸送、切断、巻線をコンパクトロールに保証するために構成されています。この機器の基本構造には、輸送構造、巻線および調整コンポーネントなどの主要なコンポーネント、および巻き込みプロセスの安定性と精度を維持するために連携する制御システムが含まれます。
輸送構造は、システムを介してフォイルを移動する責任があるため、機器の滑らかな動作には重要です。システムの給餌端で、銅またはアルミホイルは、給餌ポートを介して輸送プラットフォームに積み込まれます。輸送プラットフォームには、通常、片側に固定シートがあり、移動する箔を固定する可動クランププレートがあります。このクランププレートは、モーターによって駆動される接続シャフトに取り付けられており、フォイルがシステムを通して一貫して移動できるようにします。輸送プラットフォームは、ホイルが整列し、張り取られることを保証します。これは、巻きの際の品質を維持し、しわや不整合を防ぐために重要です。
巻線と調整コンポーネントは、ローラーに巻かれているフォイルの適切なアライメントを確保するために不可欠です。これらのコンポーネントには、ホイルを押し下げて、所定の位置に保持する圧力プレートが含まれます。フォイルの位置に偏差がある場合、システムはスライドレールとスライドブロックメカニズムを使用して、アライメントを自動的に調整します。バッフルは、曲がりくねっている間、ホイルがまっすぐにとどまることを保証します。この調整システムは、最終製品がしっかりと均等に巻かれていることを保証し、それ以外の場合は誤った整形または不均一な張力から発生する可能性のあるフォイルロールの欠陥を防ぎます。
Hongtian Technology Co.、Ltd。では、銅およびアルミホイル巻線装置の高度なエンジニアリングと精度に大きな誇りを持っています。最先端のテクノロジーと実証済みの日本の設計原則を統合することにより、フォイル巻線プロセスの効率と精度を高めるソリューションを提供します。これにより、製造業者は高い生産基準を満たすことができ、電子機器やエネルギー貯蔵アプリケーションを含むさまざまな産業向けの完璧な銅とアルミホイルロールを生産します。

2。機器の使用：効率と製品の品質の向上
銅箔とアルミホイル用の巻き取り装置は、効率的な生産と高品質の最終製品を確保する上で極めて重要な役割を果たします。 Hongtian Technology Co.、Ltd。では、生産を合理化するだけでなく、フォイルロールの全体的な品質を向上させる最先端のマシンの開発を専門としています。これらのマシンは、ホイル巻きの複雑さを処理するように設計されており、フォイル偏差、張力制御、巻線中の物質的損傷の防止などの問題に対処します。
生産と加工の観点から、当社の機器は、銅とアルミホイルが正確な寸法と均一な品質でロールに巻かれることを保証します。このプロセスは、高速マルチブレードCNC精度スリッティングマシンを使用して、生のホイルを目的の幅のストリップに切断することから始まります。材料が切断されると、巻きシステムに供給され、ホイルがローラーに巻き込まれます。輸送構造により、材料の滑らかな動きが保証されますが、巻線と調整コンポーネントはプロセス全体で正しいアライメントを維持します。
この機器の重要な利点は、巻線中の銅ホイルまたはアルミホイル偏差を防ぐことができることです。適切な張力とアライメントがなければ、フォイルは不整合になり、不均一またはゆるい巻きロールをもたらします。当社の機器は、圧力板とバッフルと相まって、高度なスライドレールとスライドブロックのメカニズムを利用して、ミスアライメントを自動的に修正し、ホイルが一貫した制御された方法で巻かれていることを確認します。この機能は、廃棄物や欠陥につながる可能性のあるエラーを防ぐことにより、巻線プロセスの効率を大幅に改善します。
ホイルが正しく巻かれていることを確認することにより、私たちの機器はホイル損傷の予防にも寄与します。銅とアルミホイルは繊細な材料であり、不適切な巻線は、粉砕、しわ、またはその他の損傷につながる可能性があります。緊張とアラインメントを正確に制御することにより、機器はそのような問題のリスクを最小限に抑え、より高品質の完成製品になります。これは、電子機器やエネルギー貯蔵などの業界で特に重要です。この業界では、最終製品の性能にとってホイルの品質が重要です。

3。最適化されたパフォーマンスのための技術的パラメーターと仕様
それを確実にするため PVD銅ホイルとアルミホイル巻線コーティング装置 メーカーの特定のニーズを満たしているため、機器の技術的パラメーターと仕様を考慮することが不可欠です。 Hongtian Technology Co.、Ltd。では、現代の生産環境の需要を満たすために調整された、優れたパフォーマンスと汎用性を提供する高度な巻線システムを開発しました。
高速マルチブレードCNC精度スリッティングマシンの技術仕様は、堅牢で効率的なパフォーマンスを提供するように設計されています。機器の外部寸法は2170x1080x980 mmで、合計重量は3トンです。メインエンジンの重量は約3000 kg、コントロールボックスは総重量に100 kgを追加します。これらの仕様により、マシンはコンパクトでありながら、正確さと安定性を維持しながら、大規模な生産を処理するのに十分なほど強力になります。

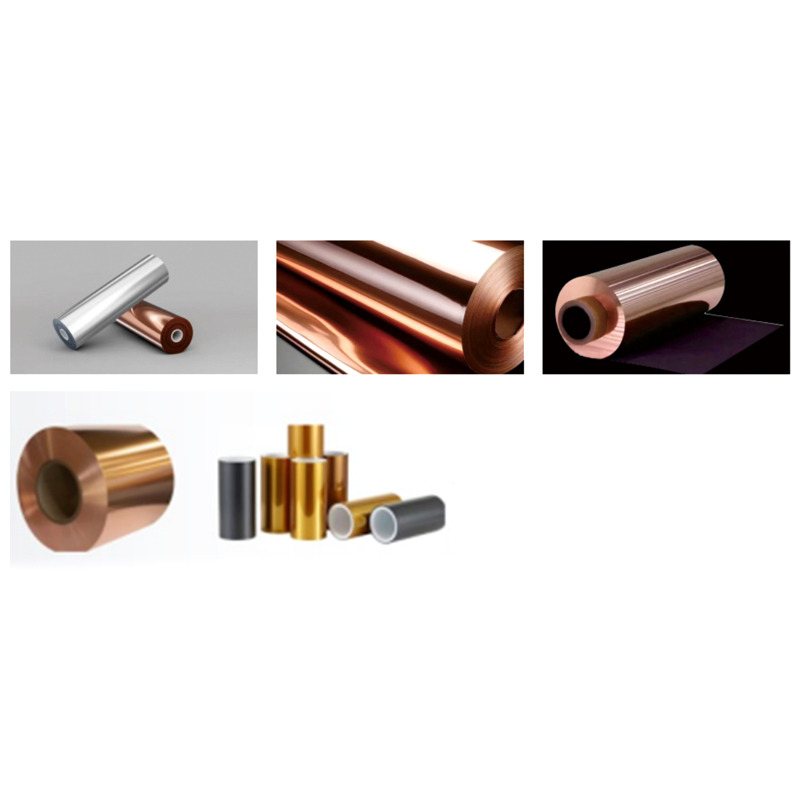

この機器は、幅広い原材料と完成品に対応するように設計されています。原材料ロールの最大直径は900mmで、最大幅は500mmであるため、銅またはアルミホイルの大きなロールを処理できます。ロールの内径は50mmから90mmの範囲であり、処理できる材料の種類の柔軟性を確保します。原料が処理されると、機械は最小幅20mm、最大外径600mmの完成したフォイルロールを生成できます。この汎用性により、小規模から大規模な操作まで、さまざまな生産ニーズに適しています。
当社の機器の最も重要な機能の1つは、切断および巻き取り能力です。切削速度は1分あたり0〜150メートルで調整でき、高速生産ランと精密切断アプリケーションの両方に適しています。機器は、最大20個の切断ストリップを一度に処理できるため、生産ラインのスループットが増加します。曲がりくねったシャフトの直径は75mmで、ホイルがローラーに均等かつしっかりと巻かれるようにします。この高度な設計により、機器は、精度と品質が最重要であるエレクトロニクスなどの産業で必要な高い基準を満たすことができます。
